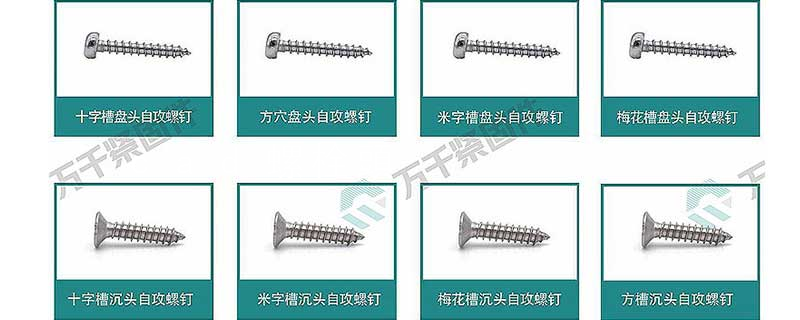

大家好今天來介紹cad螺栓頭(cad里面怎么畫螺絲的線)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

CAD怎么設計螺栓

CAD怎么設計螺栓 CAD怎么設計螺栓？cad中想要設計一個螺栓，該怎么繪制螺栓平面圖呢？下面我們就來看看cad螺栓設計方法，很簡單的基礎知識，需要的朋友可以參考下！ 1、首先，在輔助線設置當中加在虛線，然后畫兩條輔助線，最后結果如圖所示。 2、輸入C快捷鍵畫圓，畫一個半徑為13.85的圓，以輔助線的交點為圓心，然后在輸入POL多邊形快捷鍵，畫一個外切與圓的正六邊形，最后的結果如圖所示。 3、在輔助線外畫一條直線，以輔助線端點為中點，畫直線，最后結果如圖所示。 4、輸入O快捷鍵，向右進行偏移，首先偏移10個單位，然后選擇剛才偏移得到的'直線，再偏移

CAD里面怎么畫螺絲

第一步：加載thread.lsp第二步：選俯視圖l：畫一條高25中心線。命令：metric公稱外徑：12（畫12mm螺紋）螺距：1.75（基本螺牙）起始點：（中心線底端）螺紋總長（y方向）：25第三步：轉西南等軸側視圖移動原點在圓心上定義新的ucs以圓心點為圓心畫直徑10.25圓，然后拉伸20第四步：再移動原點：在拉伸軸的另一面圓心上定義新的ucs以原點畫正六邊形外切于直徑19的圓，然后拉伸9第五步：著上色基本好了，下面來做倒角延長中心線到六角支持面回到主視圖用三維動態觀察轉動到一定位置作六角中心到任一角的連接線垂直畫一小三角第六步：把多余的線擦掉，“小三角”轉換為面域，沿中心線旋轉第七步：差集后一個三維螺栓就好了第

善素枝大衣

2019-11-02TA獲得超過3.6萬個贊

cad2006螺紋只能用弧線旋轉做，2008開始里面有現成的。不過旋轉出的效果是一樣的。你先用pol做個6邊形擠出高度再做一個圓柱體（cylinder）給出高度，再用弧（arc）做兩個半圓把第二個半圓旋轉15度或其它，把這兩個半圓復N個后，再做一個小圓，用放樣工具就可以做出螺紋了

cad螺絲螺紋怎么畫

請參照以下步驟在CAD軟件中畫螺絲螺紋。1、首先在電腦上用CAD軟件打開畫了一部分的圖紙，可以看到下圖中的圖紙就差螺紋了。2、然后分別畫一條45°的斜線和一條120°的斜線，如下圖所示。3、以中心線為起點，向上畫一條長26.944的線段，這里畫的是美制12#螺紋，26.944是該螺紋的大徑，可以要根據所畫的實際螺紋尺寸來畫。4、然后以26.944線段的中點為起點，向右畫一條直線。5、然后按照下圖中的形狀來修剪刪除多余的線段。6、然后再畫一條60°角的斜線，如下圖所示。7、然后延長右邊的短線13

j88r

2017-12-22知道合伙人軟件行家

（1）螺紋參數①牙型：在通過螺紋軸線的剖面上，螺紋的輪廓形狀稱為牙型。相鄰兩牙側面間的夾角稱為牙型角。常用普通螺紋的牙型為三角形，牙型角為60°。②大徑、小徑和中徑：大徑是指和外螺紋的牙頂、內螺紋8

好人100個77

2015-12-19TA獲得超過6434個贊

第一步，用直線工具畫如圖1的圖形，并將它轉換成面域。 第二步，操作菜單“繪圖”→“建模”→“旋轉”，命令行窗口提示“選擇要旋轉的對象：”，點擊剛才生成的面域并回車，命令行窗口接著提示“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>：”，捕捉并點擊面域左上角，命令行窗口又提示“指定軸端點：”，捕捉并

百度網友f97d32b

2010-06-08

1.2.1.1 螺紋及螺紋緊固件的畫法 (1) 外螺紋與內螺紋 螺紋牙頂圓的投影用粗實線表示，牙底圓的投影用細實線表示。螺紋的倒角或倒圓部分也要畫出。在垂直于螺紋軸線投影面的視圖中，表示牙底的細實線只畫圓3/4圈，此時螺桿或螺孔上的倒角投影不應畫出。有效螺紋的終止界限，用粗實線表示。 現在還沒到2級，發不了圖片，我抄

板麥瀧鴻飛

2019-11-03TA獲得超過3754個贊

cad2006螺紋只能用弧線旋轉做，2008開始里面有現成的。不過旋轉出的效果是一樣的。你先用pol做個6邊形擠出高度再做一個圓柱體（cylinder）給出高度，再用弧（arc）做兩個半圓把第二個半圓旋轉15度或其它，把這兩個半圓復N個后，再做一個小圓，用放樣工具就可以做出螺紋了展開更多回答

以上就是小編對于cad螺栓頭 cad里面怎么畫螺絲的線問題和相關問題的解答了，希望對你有用
